超声波焊接应用方法

时间:2020-06-15 浏览:
超声波焊接被运用于塑胶制品之间的粘结,塑胶制品与金属配件的粘结及其它非塑胶材料之间的粘结.超声波焊接是通过上焊件把超声能量传送到焊区,由于焊区即两个焊接的交界面处声阻大,因此会产生局部高温。又由于塑料导热性差,一时还不能及时散发,聚集在焊区,致使两个塑料的接触面迅速熔化,加上一定压力后,使其融合成一体。当超声波停止作用后,让压力持续几秒钟,使其凝固成型,这样就形成一个坚固的分子链,达到焊接的目的,焊接强度能接近于原材料强度。 适用行业:塑胶、电子、电器、汽车配件、包装、环保、医疗器械、无纺布、玩具、通信器材等行业。它取代了溶剂粘胶,机械固定及其它的粘接工艺,是一种先进的装配技术. 超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果+1111应用方法
一、 熔接法:
以超音波超高频率振动的焊头在适度压力下,使二块塑胶的接合面产生磨擦热而瞬间熔融接合,焊接强度可与本体媲美,采用合适的工件和合理的接口设计,可达到水密及气密,并免除采用辅助品所带来的不便,实现高效清洁的熔接。
二、 铆焊法:
将超音波超高频率振动的焊头,压着塑胶品突出的梢头,使其瞬间发热融成为铆钉形状,使不同材质的材料机械铆合在一起。
三、 埋植:
藉着焊头之传道及适当之压力,瞬间将金属零件(如螺母、螺杆等)挤入预留入塑胶孔内,固定在一定深度,完成后无论拉力、扭力均可媲美传统模具内成型之强度,可免除射出模受损及射出缓慢之缺点。
四、 成型:
该方法与铆焊法类似,将凹状的焊头压着于塑胶品外圈,焊头发出超音波超高频振动后将塑胶溶融成形而包覆于金属物件使其固定,且外观光滑美观、此方法多使用在电子类、喇叭之固定成形,及化妆品类之镜片固定等。
五、 点焊:
A、 将二片塑胶分点熔接无需预先设计焊线,达到熔接目的。
B、 对比较大型工件,不易设计焊线的工件进行分点焊接,而达到熔接效果,可同时点焊多点。

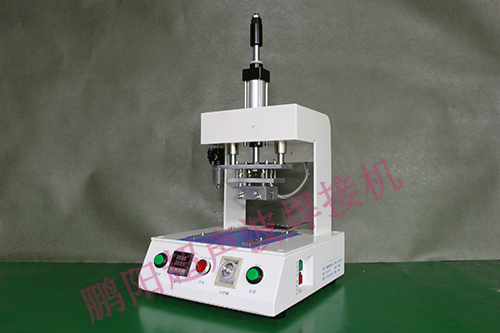

超声波焊接应用
六、 切割封口:
运用超音波瞬间发振工作原理,对化纤织物进行切割,其优点切口光洁不开裂、不拉丝。+1111超声波焊接机的工作原理。鹏阳超声波表示,每一个超声波焊接机都有一个中心频率,例如20KHz、40 KHz,焊接机的工作频率主要由换能器、变幅杆、和焊头的机械共振频率所决定。发生器的频率根据机械共振频率调整,以达到一致,使焊头工作在谐振状态,每一个 部份都设计成一个半波长的谐振体。如上所说,因为超声波焊接机的工作往往都是在高频振动情况下,所以应尽量保持个对称设计,以避免声波传递的不对称性导致的不均衡应力和横向振动,不均衡振动能导致焊头发热及断裂。
