超音波塑胶熔接设备介绍！
时间：2020-05-25 浏览：
振动在物体中的传递形成波。这样超声波振波的形成有两个条件：一是振动源，二是传播介质。
超声波波的分类一般有如下几种：一是根据振动方向和传播方向来分类。当振动方向与传播方向垂直时，称为横波。当振动方向与传播方向一致时，称为纵波。
二是根据频率分类，我们知道人耳敏感的听觉范围是20HZ-20000HZ，所以在这个范围之内的波叫做声波。低于这个范围的波叫做次声波，超过这个范围的波叫超声波。
波在物体里传播，主要有以下的参数：一是速度V，二是频率F，三是波长λ。三者之间的关系如下：V=F.λ。波在同一种物质中传播的速度是一定的，所以频率不同，波长也就不同。
另外，还需要考虑的一点就是波在物体里传播始终都存在着衰减，传播的距离越远，能量衰减也就越厉害，这在超声波加工中也属于考虑范围。
A、 超声波塑焊机的应用,
塑料加工中所用的超声波，现有的几种工作频率有15KHZ，18KHZ，20KHZ，40KHZ。
其原理是利用纵波的波峰位传递振幅到塑料件的缝隙，在加压的情况下，使两个塑料件或其它件与塑料件接触部位的分子相互撞击产生融化，使接触位塑料熔合，达到加工目的。

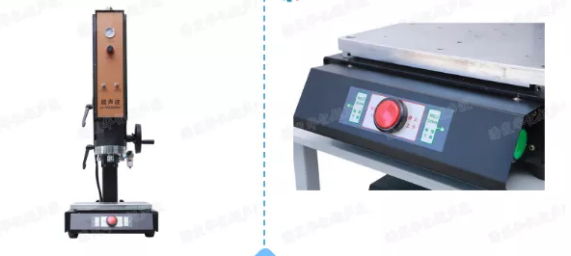

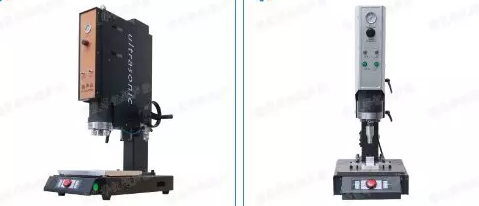

B、 超声波塑焊机结构
超声波塑焊机主要由如下几个部分组成：发生器、气动部分、程序控制部分，换能器部分。
发生器主要作用是将工频50HZ的电源利用电子线路转化成高频(例如20KHZ)的高压电波。
气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。
程序控制部分控制整部机器的工作流程，做到一致的加工效果。

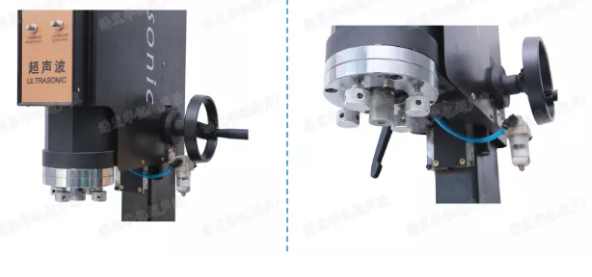

换能器部分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。
c．换能器部分由三部分组成：换能器(TRANSDUCER)；增幅器(又称二级杆、变幅杆，BOOSTER)；焊头(又称焊模，HORN或SONTRODE)。
①换能器(TRANSDUCER)：换能器的作用是将电信号转换成机械振动信号。将电信号转换成机械振动信号有两种物理效应可以应用。
A：磁致伸缩效应。B：压电效应的反效应。磁致伸缩效应在早期的超声波应用中较常使用，其优点是可做的功率容量大；缺点是转化效率低，制作难度大，难于大批量工业生产。
自从朗之万压电陶瓷换能器的发明，使压电效应反效应的应用得以广泛采纳。压电陶瓷换能器具有转换效率高，大批量生产等优点，缺点是制作的功率容量偏小。
现有的超声波机器一般都采用压电陶瓷换能器。压电陶瓷换能器是用两个金属的前后负载块将压电陶瓷夹在中间，通过螺杆紧密连接而制成的。通常的换能器输出的振幅为10μm左右。
