超声波焊接机怎么调频率?鹏阳超声波焊接机厂

时间:2021-05-28 浏览:
超声波焊接机怎么调频率?鹏阳超声波焊接机厂家告诉你


普通超声波焊接机的工作频率为20 kHz。当一些产品使用20 khz超声机焊接缺陷时,此时需要做一些改进工作,因此开发了其他工作频率设备,如15kHz、28kHz、35kHz,40 kHz,其中28k至40 khz设备。这些高频元件体积小,噪音电阻低,工作缓慢。当材料经受28 khz至40 khz的反应时,它们具有更好的成分保护。


转换器喇叭和焊头喇叭很小,因为35 khz或40 khz波长约为20 khz波长的一半。这允许组件彼此靠近放置,使设备适合小空间的自动化设备。为了让身体的一部分移动,没有必要移动整个身体。设备成本可降低约10%。



超声波高音是由声音振动产生的噪音。由于35 khz或40 khz设备的高频振幅约为20 khz设备的一半,因此传输到设备的能量相应减少,并发出噪声。此外,在焊接过程中,零件的运动是温和的,这降低了循环应力,导致焊缝周围的热量加热并损坏其他精密电子元件。



然而,随着能量的减少,通过组件传输超声波能量的能力也受到限制。在大约6.35毫米 (0.25英寸) 范围内。



降低强度和增强控制机械振动传动的能力提高了过程控制和焊接质量。减少部件的应力,降低探测器结构和更好的组装,降低能耗。对于熔融性能更好的材料,如丙烯酸酯、聚氯乙烯和玻璃纤维填充热塑性塑料,改进的能量控制将缩短焊接周期。对于铆钉和点焊,使用高频设备更有效。

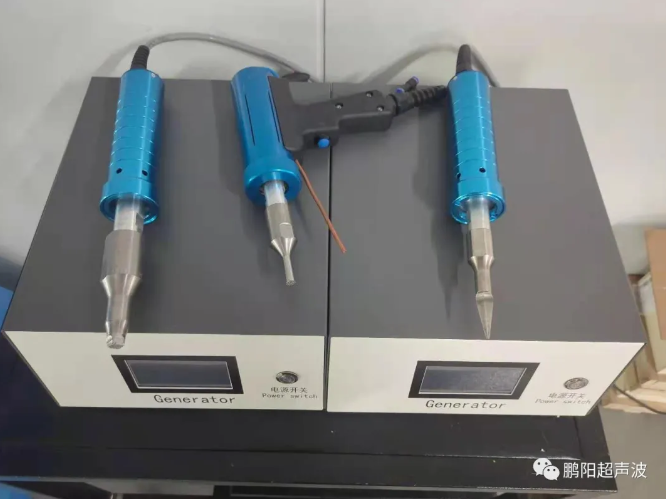

使用40 khz设备时有严格的尺寸限制,40 khz喇叭的尺寸大约是20 khz喇叭尺寸的一半,因此可以焊接的最大零件尺寸也受到限制。较大的焊接件可以通过机械连接较小喇叭的单个元件进行焊接。然而,可焊接部件的尺寸也受到高频器件1000W最大功率的限制 (因为转换器中的晶体很小)。相比之下,20 khz焊机的最大功率为3000w (大多数焊工的功率只有1000w)。对于20 khz焊接机,功率要求高,导致能耗和运行成本增加。

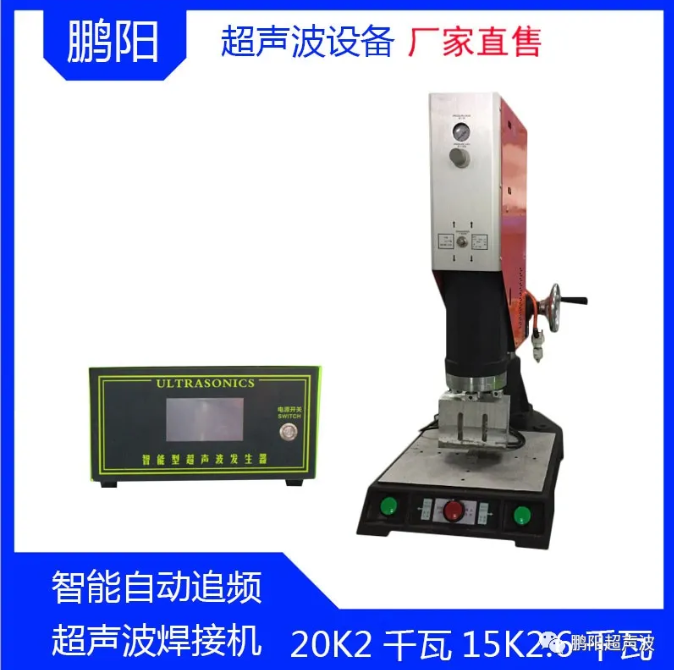

当遇到一些尺寸相对较大的产品时,超声波焊头需要很大。20k机器能量不足,无法达到焊接效果。将考虑15k超声波焊接机,该频率下机器的功率高达6000W,可用于一些大型产品的焊接。缺点是当焊接相对较小的产品时,可能会出现产品部件开裂的现象。


除了15 kHz、20K、28K、35 kHz或40 kHz三种主要频率外,还可以使用频率为25 kHz、30 kHz和70 kHz的焊工,并且可以获得特定应用程序的最佳结果。



为了选择合适的超声波塑料焊接机频率,有必要根据经验进行探索和测试,以获得最佳解决方案和最合适的频率。
