超声波焊接机原理和组成部分

时间:2020-12-19 浏览:

超声波电焊机常用于工业生产当中。它发出一定频率的超声波使需要结合的两个部件的表面温度增高,快速融化;再停止发出超声波,降低部件表面温度,使它们结合在一起;既提高了工业生产的效率,又为工人提供了便利。那么超声波电焊机这款如此高效率的工业生产机器,是由哪些部件组成的呢?它的焊接原理又是什么?别急,接下来让小编告诉您。

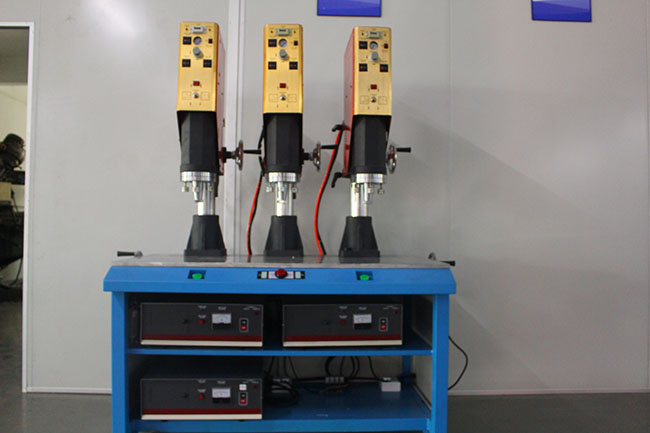

超声波焊接机

  一、超声波电焊机由哪些组成部分

  超声波电焊接机的组成部分主要可以分为:

  发生器,气动部分和程序控制部分以及换能器等部分。

  发生器的主要工作是把工频为50HZ的电源通过电子线路从而转化成高频的(20KHZ)高压电波。

  气动部分的主要工作是在加工的过程中完成加压和保压等压力工这一任务。 程序控制部分保证控制整部机器的工作流程,然后做到同步的加工效果。

  换能器部分的任务是把发生器所产生的高压电波进一步的转换成机械振动,然后通过传递,放大从而达到加工表面。

  二、超声波金属电焊机的焊接原理是什么

  超声波金属电焊机的焊接原理是通过超声波发生器把50/60赫兹的电流转换成为15、20千赫兹的电能。然后被转换过来的高频电能经过换能器会再次被转换为同等频率的机械运动,然随后机械的运动通过一整套可改变其振幅的调幅器设备从而传递到超声波电焊机的焊头。

  然后,焊头会接收到振动,从而把能量传递到等待焊接工件的结合部,在此区域,振动的能量会被通过摩擦震动等方式将其进一步的转换成热能,把塑料给熔化掉。当振动停止以后,维持在其工件上的短暂的压力会使两个焊件以分子链接的方式融为一体。

  一般我们焊接的时间不会大于1秒钟,其所得到的焊接的强度可与本体相比美哦。超声波不仅仅可被我们用来焊接那些硬热塑性的塑料,同时,它还可以加工织物以及薄膜等东西。一套完整的超声波焊接系统它的主要组件:包括超声波发生器以及模具还有机架。

  使用方法

  1、将电缆的一端接到发振筒上输出控制电缆接头,另一端接到电箱背面的输出控制电缆插座上,并旋紧。

  2、将焊头的连接面擦净,连接在发振筒的换能器上,并用扳手锁紧。注意:连接时,必须确保焊头与换能器间两个连接面吻合,并锁紧。不可因连接螺丝过长或滑牙无法锁紧的现象,否则产生声波传递不畅而导致本机损坏。

  3、装卸焊头时必须使用两支扳手将焊及换能器分别卡住,不得只卡其中一个部分锁紧或装卸,以免导致手提发振筒的损坏。

  4、检查1、2点安装妥当后,将电源线插座插在外接电源插座上,并扳动电源开关,这时电源指示灯亮。

  5、轻压声波控制开关,这时能听到声波传递到焊头时焊头发出的“吱吱”声,说明本机工作正常,即可投入使用。

  6、机在工作出现异常时,切勿私自拆开设备,请通知供货商或将设备寄到生产商检查维修。

  使用范围

  1、塑料玩具、水枪、水族类游戏机、儿童玩偶、塑制礼品等;

  2、电子产品:录音、录音带盒及芯轮、磁盘外壳、手机电池板及整流变压器、开关插座、遥控器、电子蚊拍、仿伪瓶盖等。

  3、家用电器:电子钟、电吹鼓手风筒、蒸汽熨斗水箱、电热壶气襄、计算机等。

  4、文具日用品:文具盒、水族格尺、文件夹中缝及外壳、笔座、化妆品盒壳、牙膏管封尾、化妆镜、保温杯、打火机、调味瓶等密封容器。

  5、汽车、摩托车:蓄电池、前角灯、后车灯、仪表、反射器等。

  6、体育行业的应用: 乒乓球、乒乓球拍、羽毛球拍、网球拍、高尔夫球杆、台球桌、跑步机滚筒 跳绳握柄 踏步机、跑步机配件、跳箱、 体操垫、拳击手套、拳击沙包、散打护具、路径示意牌、X展架等体育器材广泛应用于超声波塑料焊接机进行塑料点焊接等。

  7.五金机械零件、轴承、气动元件、电子器件、光学器件、医疗器件、金银饰品及零件电镀前处理的超声波洗机。功率从100W到5000W,还能 根据用户需要设计制作槽式、浸没式、加热式以及高密度、低频率等非标特殊机型。

  8.纺织制衣、工艺饰品行业的超声波花边溶断机、超声波裥棉机、超声波花边机、超声波口罩点筋机是该行业的一种新生产工艺,有助于行业提高的产品档次,提高生产率,降低工作强度。

  超声波电焊机的运用范围很广泛,可以用在电子产品的制造中——手机电池板、录音机,可以用在五金零件的制造中——机械零件、光学器件,甚至还可以用在体育用品——羽毛球拍、乒乓球拍,文具用品——文具盒、文件夹的制造中。超声波点焊机的外形也比较小巧,搬运方便;通过微电脑进行一定的数据处理就可以对它进行操作,其操作方法也比较简单,学习起来比较容易。
